钛风机产品的应用

发布日期：2017-04-14 作者：金威风机点击：

钛风机产品的应用：一、用户简介集团公司总占地1800余亩，拥有员工1600余人，年水泥生产能力700万吨，年销售收入15亿元，税利3.5亿元。泰隆建材集团公司是集建材产品科研、开发、生产为一体的现代化企业，主导产品为“宝天曼牌”、“内宛牌”、“吉固牌”和“唐塔牌”通用硅酸盐水泥及熟料，强度等级有32.5、42.5（含42.5R型）和52.5（含52.5R型）等。

二、改造方案

1、水泥磨循环钛材风机配套电机参数

电机型号：YRKK560-6；

制造厂商：长利电机厂有限责任公司；

额定功率：560kW；

额定电压：10kV；

额定电流：42A；

额定转速：960r/min；

功率因数：0.8

2、配套高压变频器参数

型号：SBH-100-560

额定功率：560kW；

额定电压：10kV；

额定电流：42A；

功率因数：0.96

3、变频改造方案

3.1 一次回路方案

此次对循环风机改造采用的为SBH-100-560自动一拖一旁路高压变频调速系统，一次回路接线图如图 1所示。

互锁及要求：

1）QS1、QS2为隔离开关，KM1、KM2、KM3为真空接触器。

2）QS1与KM1、QS2与KM2相互联锁，即隔离开关合上后，与隔离开关相对应的真空接触才能合上，真空接触器断开后，与真空接触相对应的隔离开关才能分合。

3）KM2与KM3互锁，即其中一个真空接触器合上后，互锁回路的另外一个真空接触器不能合闸。

3.2控制回路方案

按照用户要求，变频器可以根据系统反馈的风压信号来调节风机的风压，也可以与用户的风门进行开、合联动。

变频器控制柜有“本机控制/远程控制”选择开关，可以方便地选择本地操作或远程操作，变频器支持MODBUS、PROFIBUS、TCP/IP等协议及硬接线连接来实现远程操作，本套系统与用户中控室DCS采用硬接线连接。即DCS给变频器发启动、停止指令及一路频率给定信号，变频器反馈给DCS“就绪”、“运行”、“报警”、“故障”四路开关量信号及“电机转速”、“电机电流”两路模拟量信号。

变频器系统以及概略图如下：

三、节能效果分析

1、节能计算

通过流体力学的基本定律可知：风机、泵类设备均属平方转矩负载，其转速n与流量Q，压力H以及轴功率P具有如下关系：Q∝n，H∝n2，P∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。

在采用变频器以前，只能通过调节风门的出口挡板调节风量来满足生产工艺要求，大量电能白白浪费在挡板上。采用变频器拖动电动机的方式，风门调到全开的位置，通过改变送给交流电动机的交流电频率，来调节电动机的转速从而不用档板，既可达到控制流量的目的，又能达到节能的效果。

2、森兰高压变频器在水泥磨循环风机上的节能效益

根据现场记录，风机上变频调速改造前后的运行情况见下表。

变频改造前，电机运行功率为497kW，变频装置投入后，循环风机电机运行在46Hz，运行功率约为380kW。变频投入运行后，减小的输入功率为：117kW。

节电率=117/497×100%=23.5%，

按每天三班工作制，每天300天工作日计算，

年节电费用=（497-380）×24×300KW/h=842400（KW·h）

按该水泥厂用电的平均价格0.63元/度计算，

节电费用=842400×0.63元=53万元。

由上述数据看出，森兰科技股份有限公司生产的SBH系列高压变频器后，该新型干法窑生产中水泥磨循环风机设备全年节约电费均可达53万元左右，节能经济效益显著。另外，采用变频调速控制后，其他方面的效益也是明显的，如：

（1）采用变频调节后，系统实现软启动，电机启动电流只是额定电流，启动时间相应延长，对电网和变压器无大的冲击，减轻了起动机械转矩对电机机械损伤，同时也减少了电机的维护费用，有效的延长了电机的使用寿命；

（2）变频改造前，风量的调节要靠调整档板的开度来完成，一次风量的改变通常要反复调节多次才能完成。变频改造后，电机转速的改变只要在DCS设定即可，大大降低了劳动强度，提高了生产效率，风量调节更平稳、精确；

（3）设备适应电网电压波动能力强，有时电网电压高达11kV，或者电压低至9kV变频器仍能正常运行，提高了电动机适应能力。

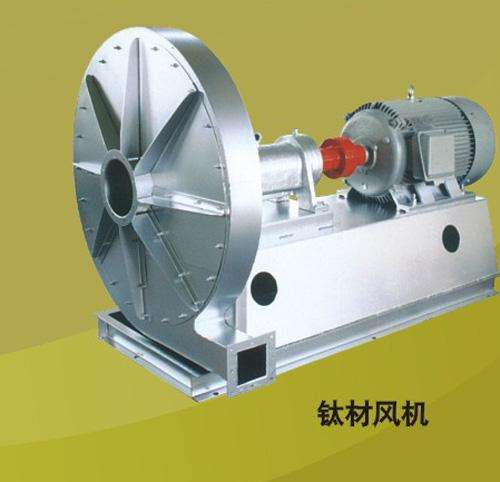

钛风机
